JVC LT-55KM548: análisis técnico, características y electrónica interna del Smart TV 4K de 55 pulgadas
Caso real de taller · Moravia, Costa Rica
Recientemente llegó a mi taller en Moravia, San José, un Smart TV JVC modelo LT-55KM548 de 55 pulgadas. Al tener la unidad abierta aproveché para documentar su arquitectura interna y contrastar lo que realmente se observa en el chasis con las especificaciones publicadas para este modelo.
Respuesta breveEl JVC LT-55KM548 es un Google TV 4K de 55 pulgadas y 60 Hz, con tres HDMI, dos USB, Dolby Audio de 16 W y SoC MediaTek MT9602 reportado. En esta unidad confirmé una placa combo 9603-M5F1 V1 y una T-Con separada. Es adecuado para streaming y uso doméstico 4K60, pero no hay evidencia para venderlo como 4K120 o televisor gamer avanzado.
Soy Rodrigo Rodríguez, técnico electrónico y responsable de TicoElectrónica. Llevo más de 30 años diagnosticando y reparando televisores en Costa Rica. Este artículo no pretende inventar una falla ni una reparación que no estén documentadas: es un análisis técnico de la unidad que tuve frente a mí, complementado con fichas comerciales y documentación pública.
Ese enfoque permite separar tres cosas que en Internet suelen mezclarse: lo confirmado para el JVC LT-55KM548, lo visible en las fotografías del taller y las capacidades generales de su plataforma MediaTek. Si desea conocer el contexto de la marca en el país, también puede consultar mi guía de televisores JVC en Costa Rica.
Datos verificados del JVC LT-55KM548
- Pantalla
- 55″ LED/DLED, 3840 × 2160
- Frecuencia
- 60 Hz
- Sistema
- Google TV
- SoC reportado
- MediaTek MT9602
- Audio
- 2 × 8 W, Dolby Audio
- Conexiones
- 3 HDMI, 2 USB, RJ45, AV/RCA, óptica y antena
- Conectividad inalámbrica
- Wi‑Fi y Bluetooth
- Arquitectura observada
- Placa combo 9603-M5F1 V1 y T-Con separada
Un 4K de 55 pulgadas y 60 Hz
El LT-55KM548 utiliza una pantalla LCD con retroiluminación LED, descrita por algunos distribuidores como DLED. Su diagonal es de 55 pulgadas y su resolución nativa es 3840 × 2160 píxeles (4K UHD). La frecuencia publicada es de 60 Hz.
En términos prácticos, es un televisor pensado para streaming, televisión abierta, películas y entretenimiento doméstico. También puede conectarse a una PlayStation 5 o Xbox Series, pero debe evaluarse como un equipo 4K60. No encontré evidencia específica del modelo que permita anunciar 4K120, 120 Hz, 144 Hz, VRR, ALLM o MEMC.
¿Qué significa el HDR en este modelo?
PriceSmart Costa Rica y otros comercios lo presentan como 4K UHD HDR. Sin embargo, las fichas disponibles no publican para este modelo valores de brillo máximo, cobertura de color, profundidad de bits, zonas de atenuación ni el formato HDR implementado. Por rigor, lo correcto es decir que se comercializa como HDR, sin equiparar su desempeño con el de un QLED, Mini LED u OLED de gama superior.
MediaTek MT9602: lo confirmado y lo que no debe asumirse
Distribuidores regionales identifican el MediaTek MT9602 como el SoC utilizado por el LT-55KM548. La ficha oficial de MediaTek describe una CPU Arm Cortex-A53 de cuatro núcleos hasta 1,5 GHz, GPU Mali-G52 2EE MC1, soporte máximo para 2 GB de memoria DDR3, resolución máxima 4K y reproducción 4K60. También incluye decodificación AV1, HEVC, VP9 y H.264.
Estas capacidades encajan con un Google TV 4K de 60 Hz, especialmente para aplicaciones de streaming actuales. No obstante, la cifra de 2 GB es el máximo soportado por el chip; no confirma cuánta memoria instaló JVC en este televisor.
Capacidad de plataforma, no lista de funciones del televisor
El MT9602 puede soportar, a nivel de plataforma, distintos estándares HDR, HDMI 2.1a y otras funciones. Eso no significa que el fabricante las haya implementado o habilitado en el LT-55KM548. Por esa razón no atribuyo a esta unidad Dolby Vision, HDR10+, HDMI 2.1, VRR, ALLM, Dolby Atmos ni otras prestaciones que no cuentan con confirmación específica del modelo.
Google TV, aplicaciones y conectividad inalámbrica
Google TV es uno de los puntos fuertes del modelo. Organiza contenido de aplicaciones compatibles y permite instalar servicios desde el ecosistema de Google, sujetos a disponibilidad regional y a las condiciones de cada proveedor. El control incorpora Google Assistant y el televisor cuenta con Google Cast para enviar contenido desde dispositivos compatibles.
También dispone de Wi‑Fi y Bluetooth. La experiencia con el paso del tiempo dependerá de factores que las fichas no detallan, como la memoria instalada, el almacenamiento disponible y el peso de futuras versiones de las aplicaciones. Si desea comparar este entorno con otros, puede leer mi comparativa de sistemas operativos para Smart TV.
Dolby Audio y 16 W de potencia
El sistema integrado es estéreo, con dos parlantes de 8 W para un total de 16 W, acompañado de Dolby Audio. Es una configuración modesta y razonable para un televisor delgado de esta categoría. Para noticias, series y programación cotidiana puede ser suficiente; para cine o música con mayor presencia de graves, una barra de sonido puede aportar una mejora clara.
Puertos y conexiones
La conectividad es completa para un equipo de entrada/media. Las fichas regionales y la fotografía de la unidad permiten documentar las conexiones principales.
| Conexión | Cantidad o tipo | Uso habitual |
|---|---|---|
| HDMI | 3 entradas | Consolas, decodificadores, computadoras y barras de sonido compatibles |
| USB | 2 puertos | Reproducción multimedia y accesorios compatibles |
| Ethernet | RJ45 | Red por cable para una conexión estable |
| AV compuesto | RCA | Equipos de video analógico |
| Audio digital | Salida óptica | Barras de sonido y receptores |
| Antena | Entrada RF | Televisión digital terrestre |
| Inalámbricas | Wi‑Fi y Bluetooth | Internet y dispositivos compatibles |
La presencia de Ethernet es valiosa cuando el Wi‑Fi es inestable o el televisor está lejos del router. No denomino sus entradas HDMI como HDMI 2.1: la capacidad del SoC no basta para confirmar la versión y las funciones habilitadas en el producto final.
Televisión digital en Costa Rica: ISDB-T e ISDB-Tb
Las fichas comerciales del LT-55KM548 indican sintonizador ISDB-T. Costa Rica utiliza oficialmente la variante japonés-brasileña ISDB-Tb, como explican SUTEL y MICITT. Además, PriceSmart Costa Rica ha comercializado este modelo, lo que confirma su presencia en el mercado nacional.
Aun así, recomiendo verificar la región configurada en la unidad concreta y realizar una búsqueda real de canales. La etiqueta, el manual del lote y la prueba de recepción son más concluyentes que una descripción comercial abreviada.

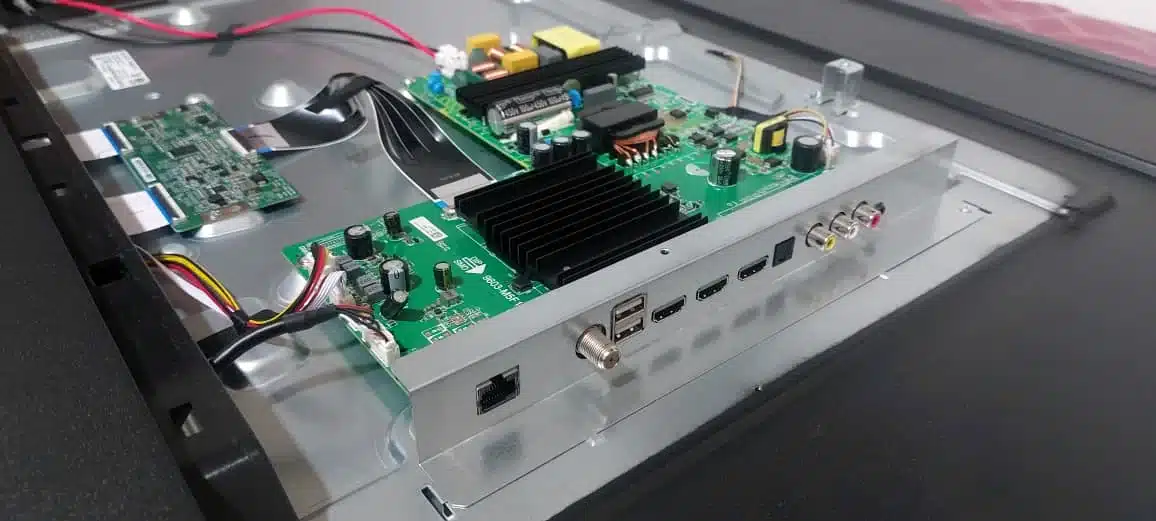

Electrónica interna real del JVC LT-55KM548
Al retirar la tapa trasera se observa una construcción ordenada. La mayor parte de la electrónica está concentrada en una PCB grande instalada a un costado, mientras una tarjeta T-Con independiente ocupa la zona inferior central.
Placa combo 9603-M5F1 V1
En la tarjeta se lee claramente 9603-M5F1 V1. La unidad utiliza una arquitectura tipo combo: la fuente de alimentación y la lógica principal se concentran en la misma PCB. La disposición visible muestra la entrada y etapa de potencia junto a procesamiento, sintonizador y conectores; documentación técnica pública de la familia 9603-M5F1 en otros televisores también la describe como placa de fuente y lógica.
El gran disipador de la zona digital oculta el SoC. No lo retiré para este reportaje, por lo que no corresponde inventar el marcado del integrado que hay debajo. La identificación del MT9602 procede de las especificaciones publicadas para el modelo. Además, el “9603” de la referencia de la PCB no debe confundirse con el nombre de un procesador.
T-Con separada
En la parte inferior central se encuentra una T-Con independiente, enlazada con la placa principal mediante una cinta flexible y conectada desde allí al panel. Esta separación permite abordar el diagnóstico de imagen por bloques: placa principal, T-Con y panel. No significa que toda falla de imagen sea sencilla o económica, pero sí ofrece puntos de comprobación claramente diferenciados.
Reparabilidad y compatibilidad de placas
Una placa combo reduce módulos y cableado, pero concentra fuente y lógica en una sola tarjeta. Si se produce un daño importante, más funciones pueden quedar comprometidas en el mismo conjunto. En sentido contrario, la T-Con separada ayuda a aislar ciertas etapas durante un diagnóstico profesional.
La familia 9603-M5F1 aparece en televisores de otras marcas y plataformas OEM. Eso no vuelve las placas ni los firmwares automáticamente compatibles. El panel, el sintonizador, las memorias, las etapas de alimentación, el software y la configuración de fábrica pueden variar. No recomiendo instalar firmware de otro modelo basándose únicamente en que la referencia principal de la PCB coincide.
Tampoco publico número de parte para la T-Con o el panel: sus etiquetas no se leen con suficiente certeza en estas fotografías. En una reparación real, esos datos deben tomarse directamente de la unidad y contrastarse antes de pedir repuestos.
Dimensiones, peso y alimentación
Comercios regionales publican aproximadamente 122,6 cm de ancho × 72,0 cm de alto × 8,9 cm de fondo y un peso cercano a 10,8–11 kg para el televisor. Otra ficha muestra 131 × 80 × 12 cm y cerca de 14 kg, pero esos valores corresponden al embalaje y no deben confundirse con las dimensiones del equipo.
En alimentación existe una discrepancia documental: una ficha regional publica 110–220 V, 50/60 Hz, mientras otra ficha peruana indica solo 220 V. Por seguridad, antes de fijar el dato como universal debe verificarse la etiqueta trasera de la unidad específica.
Ventajas reales
- 55 pulgadas y resolución 4K.
- Google TV, Assistant y Google Cast.
- Tres HDMI, dos USB y Ethernet.
- Wi‑Fi, Bluetooth, óptico y AV.
- Electrónica interna ordenada.
- T-Con separada, útil en diagnóstico.
Limitaciones que conviene conocer
- Panel de 60 Hz, no 120/144 Hz.
- Audio integrado modesto de 16 W.
- HDR sin parámetros publicados de brillo o control de luz.
- Sin evidencia de VRR, ALLM o 4K120.
- La placa combo concentra fuente y lógica.
¿Para quién tiene sentido?
Este JVC tiene sentido para quien busca una pantalla grande 4K para streaming, televisión convencional y uso familiar, con Google TV y suficientes conexiones, sin pagar por prestaciones de gama alta que quizá no utilizará.
Para consola puede cumplir bien dentro de un planteamiento 4K60. Para gaming competitivo a alta frecuencia, HDR de alto impacto, audio potente integrado o control avanzado de retroiluminación, conviene considerar una categoría superior.
Mi veredicto técnico
Veo al JVC LT-55KM548 como un Smart TV 4K de gama de entrada/media con una propuesta coherente: 55 pulgadas, Google TV, conectividad completa y una plataforma capaz de manejar contenido 4K60. No es un televisor premium y no debe venderse como 4K120.
Su valor diferencial para este análisis está bajo la tapa: la placa combo 9603-M5F1 V1 simplifica la construcción, mientras la T-Con separada conserva una división útil para el diagnóstico. Sin mediciones de laboratorio no asigno una nota ni estrellas; prefiero dejar claras sus capacidades confirmadas y sus límites documentales.
Preguntas frecuentes
¿El JVC LT-55KM548 es 4K?
Sí. La resolución publicada para el modelo es 3840 × 2160 píxeles, equivalente a 4K UHD.
¿Tiene Google TV?
Sí. También se publican Google Assistant mediante el control y Google Cast para enviar contenido desde equipos compatibles.
¿Es un televisor de 120 Hz?
No. La frecuencia confirmada es 60 Hz. Debe tratarse como un televisor 4K60.
¿Tiene HDR?
Se comercializa como 4K HDR, pero no hay parámetros específicos publicados sobre brillo máximo, profundidad de color o formato implementado. No atribuyo Dolby Vision ni HDR10+ sin evidencia del modelo.
¿Cuántos HDMI y USB incluye?
Las fichas regionales indican tres entradas HDMI y dos puertos USB.
¿Sirve para televisión digital abierta en Costa Rica?
La ficha indica ISDB-T y el modelo se ha vendido localmente. Costa Rica usa ISDB-Tb; recomiendo comprobar región, etiqueta y sintonización real en la unidad concreta.
¿La placa 9603-M5F1 de otra marca es compatible?
No necesariamente. Panel, memoria, sintonizador, fuente, firmware y configuración pueden cambiar. No debe reemplazarse ni reprogramarse solo por coincidencia de la referencia general.
¿Una falla de imagen significa que el panel está dañado?
No se puede concluir sin diagnóstico. Mainboard, T-Con, conexiones, alimentaciones y el propio panel pueden producir síntomas de imagen. Cada unidad debe comprobarse por etapas; puede ampliar el tema en mi guía de reparación de pantallas de televisión en Moravia.
Diagnóstico de televisores en Moravia
Si su televisor presenta un problema, puede solicitar una cita para revisarlo en el taller de TicoElectrónica, en Moravia, San José. Para orientar mejor la consulta, indique la marca, el modelo exacto y el síntoma que observa.
Atención con cita previa en el taller. El diagnóstico depende de revisar físicamente cada unidad.Fuentes consultadas
Verificación editorial mediante PriceSmart Costa Rica, Casa Cuesta, Cellshop, MediaTek, SUTEL y MICITT. La clasificación de la 9603-M5F1 como placa de fuente y lógica se contrastó con un informe técnico de componentes y con documentación de la misma placa en otro televisor OEM. Las observaciones sobre esta unidad proceden de las fotografías originales tomadas en el taller.
