Qué es un varistor y cómo protege su televisor (y por qué se quema)

🔧 Lo que veo en el taller

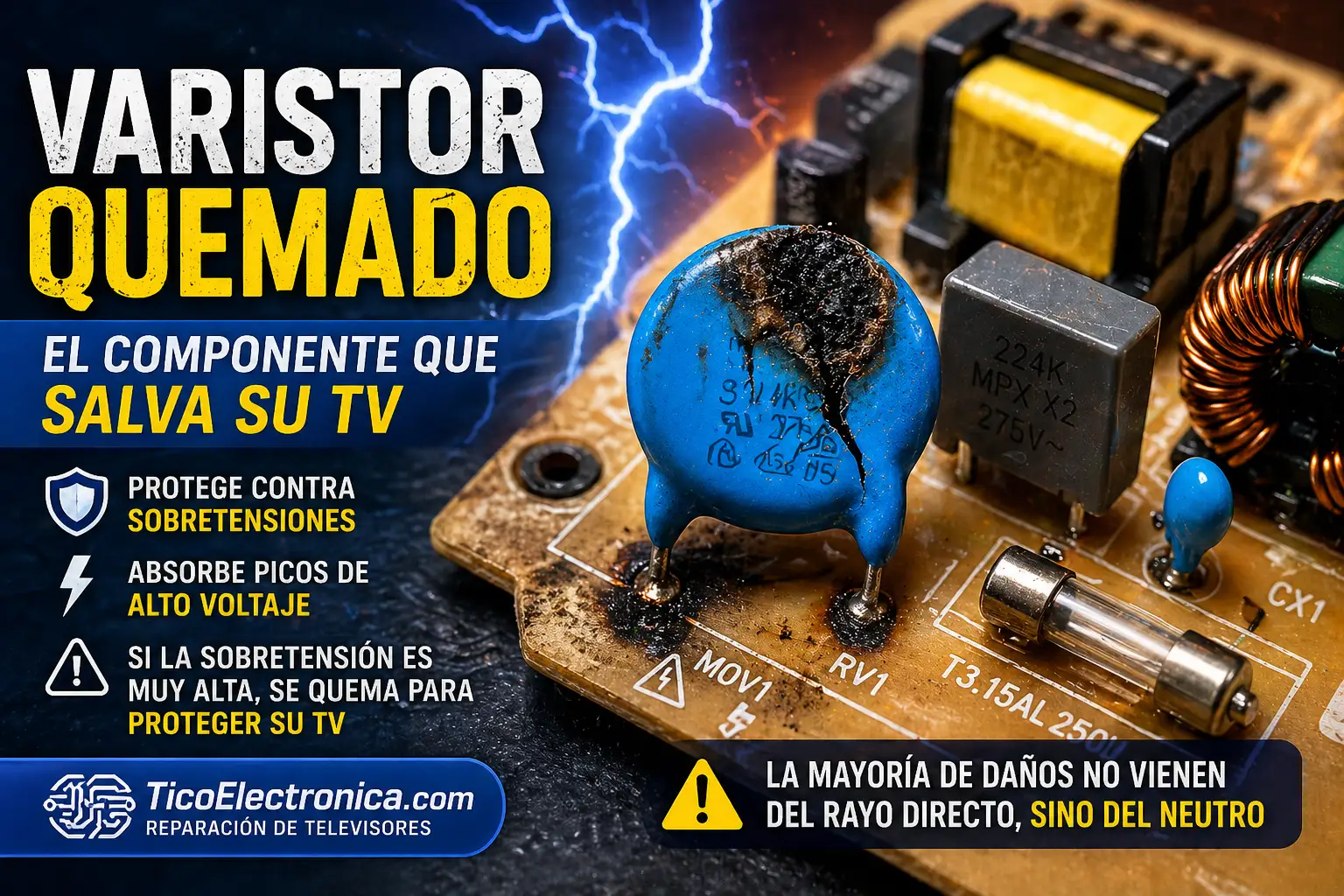

Con mucha frecuencia me traen televisores que “dejaron de funcionar después de un parpadeo de luz”. Abro la fuente de poder y encuentro un pequeño componente redondo, de color azul o naranja, partido y carbonizado. Ese componente es el varistor. En términos simples, para qué sirve un varistor: proteger su televisor contra subidas de tensión. Y aunque el cliente cree que el TV se «quemó por completo», muchas veces la solución es reemplazar solo este componente de bajo costo.

En este artículo le explico qué es un varistor, para qué sirve, por qué se sacrifica y cómo puede identificarlo si el suyo falla. Además, al final le cuento por qué esto se relaciona directamente con las subidas de tensión en el neutro que explicamos en nuestro artículo reciente.

📌 Respuesta corta:

Un varistor (MOV) es un componente que protege su televisor contra picos de voltaje. Cuando la tensión sube demasiado, el varistor absorbe el exceso de energía y evita que dañe la fuente de poder. Si la sobretensión es fuerte, el varistor se quema para proteger el resto del TV.

La palabra varistor viene de variable resistor (resistencia variable). Es un componente semiconductor cuya resistencia eléctrica cambia drásticamente con la tensión aplicada.

Cómo funciona en la práctica:

• En condiciones normales (120V en Costa Rica) → el varistor tiene una resistencia muy alta (casi un circuito abierto). No interfiere con el funcionamiento del TV.
• Cuando aparece un pico de voltaje (por ejemplo, 300V por un rayo indirecto) → su resistencia cae bruscamente hasta casi cero, cortocircuitando la entrada y desviando esa energía peligrosa hacia la línea de tierra.
• Si la sobretensión es muy breve, el varistor se recupera y vuelve a su estado normal.
• Si la sobretensión es muy fuerte o prolongada, el varistor se sacrifica: se quema, se parte o explota, pero evita que el daño llegue a componentes más caros como el integrado principal o la placa T-Con.

Dato de precisión eléctrica: En fuentes conmutadas de televisores modernos, el varistor suele colocarse entre fase y neutro, justo en la entrada de la red.

Síntomas típicos de un varistor fallado:

• El TV no enciende absolutamente nada (sin luces, sin sonido, sin standby).
• El fusible de la fuente de poder está fundido (el varistor se cortocircuitó en corto permanente y quemó el fusible).
• Visualmente: el varistor aparece partido, con una mancha negra o con una grieta.
• En casos extremos: ha explotado y se ven restos de material cerámico dentro del TV.

¿Es peligroso para el usuario? No directamente. El TV simplemente deja de funcionar. No hay riesgo de incendio si el varistor está bien diseñado (la mayoría cumplen normas UL/VDE).

Si tiene conocimientos básicos de electrónica y un multímetro, puede hacer esta prueba con el TV desconectado y la fuente de poder destensada (condensadores descargados).

Un varistor sano no debe conducir en condiciones normales.

1. Configure el multímetro en resistencia (ohmios) en la escala más alta (ej. 20k o 200k).
2. Mida entre los dos terminales del varistor. En un varistor sano, debería leer una resistencia muy alta (al menos varios cientos de kiloohmios) o infinito (circuito abierto).
3. Si mide casi cero o muy baja resistencia (menos de 10 ohmios), el varistor está en cortocircuito permanente y debe ser reemplazado.
4. Si mide un valor intermedio (ej. 30 ohmios) o errático, también está dañado.

Mucha gente cree que el varistor se daña solo por un rayo directo. En mi taller, he visto que la mayoría de varistores quemados vienen por subidas de tensión en el neutro, no por rayos.

Si en su casa hay un neutro flotante (voltaje entre neutro y tierra mayor de 2V), se producen microsobretensiones repetitivas que estresan el varistor hasta que finalmente explota. El varistor es el primer nivel de protección contra picos de voltaje en televisores, pero no puede contra un neutro flotante crónico.

👉 Para entender a fondo este fenómeno, lea mi artículo: Por qué se queman los televisores: un rayo casi nunca daña su TV (la verdad sobre las subidas de tensión en el neutro).

No completamente, porque el varistor es un componente de sacrificio. Pero puede reducir la frecuencia de fallas:

• ✅ Instale un supresor de picos de calidad (APC, Tripp Lite, Eaton) con protección fase-neutro, fase-tierra y neutro-tierra.
• ✅ Revise el aterrizaje de su casa: el voltaje neutro-tierra debe ser inferior a 2V.
• ✅ Durante tormentas eléctricas, desconecte el TV de la pared y también la antena/red si están expuestos.
• ✅ Si el varistor ya se quemó una vez, considere que puede haber daño diferido en otros componentes. No lo cambie solo sin revisar toda la fuente.

⚠️ Muchos televisores que no encienden después de una tormenta se pueden reparar con un costo bajo si se diagnostican a tiempo. No deje pasar días sin revisión.
