Desde hace casi cinco décadas, el TL431 ha sido uno de los componentes más presentes en las fuentes de alimentación lineales y conmutadas. Su longevidad tecnológica no es fruto del azar: este pequeño circuito integrado, introducido por Texas Instruments en 1977, revolucionó la regulación de voltaje de precisión al ofrecer una referencia ajustable, estable, económica y extremadamente confiable.
A lo largo de los años, su presencia se ha vuelto tan habitual en los talleres de reparación y en los diseños electrónicos que, más que un simple componente, el TL431 se ha convertido en un estándar industrial. En www.ticoelectronica.com, donde se analizan y reparan televisores y fuentes electrónicas desde hace más de tres décadas, el TL431 sigue siendo una pieza recurrente: silenciosa, pero crucial para la estabilidad de decenas de modelos de Smart TVs, monitores, cargadores y fuentes de poder modernas.

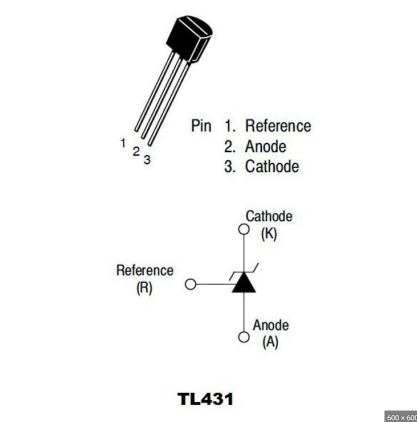

1. Comprendiendo el TL431: Más Allá del Diodo Zener
Aunque a menudo se le describe como un “Zener ajustable”, el TL431 va mucho más allá de esa simplificación. Técnicamente, es un regulador de voltaje de derivación (shunt regulator) con una referencia interna de 2.495 V (aproximadamente 2.5 V nominales) y un amplificador de error que permite ajustar el punto de operación mediante resistencias externas.
Su arquitectura combina tres elementos fundamentales:
- Una referencia de voltaje interna de alta precisión.
- Un amplificador operacional interno de alta ganancia.
- Un transistor de salida que actúa como una válvula de derivación (shunt), modulando la corriente que fluye entre ánodo y cátodo.
Esta estructura lo convierte en un elemento activo y regulador, capaz de sustituir tanto a un diodo Zener de precisión como a un amplificador de error en un circuito de control.
En esencia, el TL431 conduce más o menos corriente dependiendo de la diferencia entre su entrada de referencia y la tensión de 2.5 V interna, manteniendo así un voltaje constante en su terminal de referencia.
2. Principio de Operación: La Precisión del TL431 en Acción
Para entender el funcionamiento del TL431 es fundamental visualizar su comportamiento dinámico dentro de un circuito.
Cuando el voltaje aplicado a la terminal de referencia (Ref) supera los 2.5 V internos, el amplificador interno activa el transistor de salida, aumentando la corriente que fluye desde el cátodo hacia el ánodo. Este incremento provoca una caída de voltaje en la resistencia serie del circuito, reduciendo el voltaje de salida hasta estabilizar el sistema.
Por el contrario, si el voltaje en Ref cae por debajo del umbral de 2.5 V, el transistor interno reduce su conducción, y el voltaje de salida vuelve a elevarse. Este mecanismo de retroalimentación negativa mantiene la tensión de salida dentro de márgenes estrechísimos, ofreciendo una regulación comparable a la de referencias de laboratorio.
En términos prácticos, este comportamiento puede representarse con la siguiente ecuación de diseño: VOUT=VREF×(1+R1R2)V_{OUT} = V_{REF} \times \left(1 + \frac{R1}{R2}\right)VOUT=VREF×(1+R2R1)
donde VREF ≈ 2.495 V, y las resistencias R1 y R2 definen el punto de regulación.
Así, con una elección adecuada de resistencias, es posible ajustar el voltaje de salida entre 2.5 V y 36 V, con una estabilidad excepcional.
3. Especificaciones Técnicas Clave
| Parámetro | Valor típico | Descripción |
|---|---|---|
| Voltaje de referencia (Vref) | 2.495 V | Precisión ±1% |
| Corriente mínima de cátodo (Ikmin) | 1 mA | Corriente mínima de regulación |
| Corriente máxima de cátodo (Ikmax) | 100 mA | Corriente máxima continua |
| Voltaje máximo ánodo-cátodo | 37 V | Límite absoluto |
| Coeficiente de temperatura | 50 ppm/°C | Estabilidad térmica |
| Impedancia de salida | 0.22 Ω típica | Excelente respuesta dinámica |
| Rango de temperatura | -40 °C a +85 °C | Operación confiable en ambientes extremos |

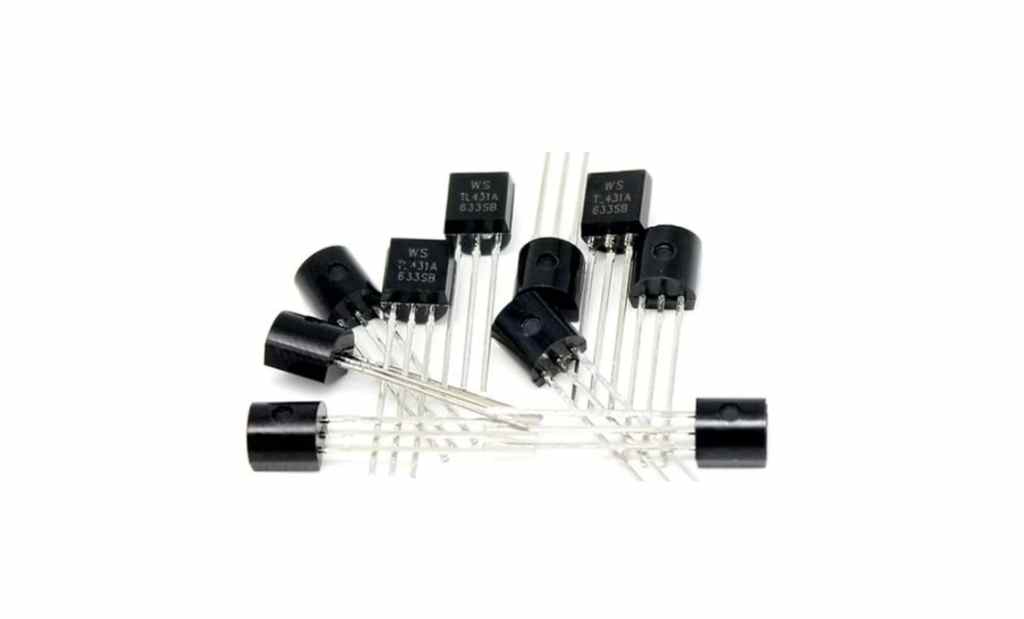

| Encapsulado | TO-92, SOT-23, SOT-89, entre otros | Amplia disponibilidad |
Su bajo ruido, alta linealidad y baja impedancia lo convierten en un referente de precisión, incluso frente a reguladores más modernos.
4. Aplicaciones Prácticas en Electrónica Moderna
El TL431 se encuentra en una infinidad de equipos electrónicos. Desde fuentes de alimentación lineales hasta convertidores conmutados, pasando por instrumentos de medición, cargadores, controladores LED y fuentes standby en televisores Smart TV.
4.1 Reguladores de Voltaje Lineales
En aplicaciones lineales, el TL431 puede emplearse junto a un transistor de paso (BJT o MOSFET) para crear un regulador ajustable de bajo ruido.
Su precisión y simplicidad permiten reemplazar configuraciones complejas basadas en amplificadores operacionales externos.
4.2 Fuentes Conmutadas (SMPS)
En las fuentes conmutadas, el TL431 actúa como amplificador de error dentro del bucle de realimentación, generalmente acoplado a un optotransistor (PC817).
Este lazo controla el PWM del primario, manteniendo la tensión de salida estable frente a variaciones de carga o de la red eléctrica.
En prácticamente todos los Smart TVs modernos, el TL431 es el corazón del circuito de regulación secundaria. Cuando este componente falla —ya sea por fuga o deriva térmica—, pueden presentarse síntomas típicos como arranque intermitente, apagado súbito o voltajes desbalanceados en la etapa secundaria.
4.3 Referencia de Voltaje Programable
Su capacidad para proporcionar un voltaje de referencia ajustable y preciso lo hace ideal en circuitos de medición, comparadores, y calibraciones de ADC/DAC en equipos de instrumentación.
4.4 Control de Realimentación y Protección
El TL431 también se usa para generar señales de referencia que habilitan o bloquean fuentes de standby, controlan relés de protección o determinan umbrales de sobrevoltaje.
En diseños modernos, su comportamiento estable y predictable lo mantiene como componente esencial en la arquitectura de fuentes compactas tipo flyback, donde la precisión en la realimentación es clave para cumplir con normativas de eficiencia energética.
5. Análisis Interno del TL431
Internamente, el TL431 está formado por tres secciones integradas:
- Divisor de referencia de banda prohibida (bandgap reference) de 2.495 V.
- Amplificador de error diferencial con ganancia de lazo elevada.
- Transistor NPN de salida con capacidad de corriente de hasta 150 mA.
El bandgap reference es el núcleo del dispositivo: proporciona un voltaje prácticamente independiente de la temperatura. Esto se logra compensando la caída de tensión base-emisor del transistor con la variación de voltaje en resistores internos, generando una referencia térmicamente estable.
Esta estructura interna confiere al TL431 una ganancia de lazo abierta superior a 80 dB y una respuesta en frecuencia que puede llegar a varios cientos de kilohertz, lo que le permite trabajar de manera eficiente incluso en fuentes conmutadas rápidas.
6. Consideraciones de Diseño y Estabilidad
Aunque el TL431 es robusto y versátil, su estabilidad depende en gran medida de cómo se implementa.
6.1 Condiciones de Estabilidad
Para mantener la regulación sin oscilaciones, el TL431 requiere una corriente mínima de cátodo (Ikmin) superior a 1 mA y una red de compensación RC adecuada cuando se utiliza en bucles de realimentación.
En fuentes de poder, esto suele lograrse con un capacitor en paralelo al divisor resistivo, entre el pin de referencia y el cátodo, típicamente entre 100 nF y 1 µF.
6.2 Consideraciones de Ruido
En aplicaciones sensibles, como fuentes de referencia para ADC o amplificadores de audio, es recomendable filtrar la referencia con capacitores de tantalio o cerámicos de baja ESR para reducir el ruido residual.
6.3 Protección ante Sobretensión
Aunque el TL431 soporta hasta 37 V entre ánodo y cátodo, es prudente limitar su tensión máxima a 30 V en operación continua para garantizar longevidad. En entornos industriales, puede protegerse con diodos transil o zener externos.
7. Comparativa con Diodos Zener Convencionales
El TL431 supera ampliamente a un diodo Zener tradicional en precisión, estabilidad térmica y flexibilidad.
| Propiedad | TL431 | Diodo Zener |
|---|---|---|
| Voltaje de referencia | Ajustable (2.5 V – 36 V) | Fijo |
| Precisión típica | ±1% | ±5–10% |
| Coeficiente térmico | 50 ppm/°C | 200–500 ppm/°C |
| Corriente de operación mínima | 1 mA | 5–20 mA |
| Ruido | Bajo | Moderado a alto |
| Costo | Ligeramente mayor | Muy bajo |
El TL431, por su bajo costo y precisión, desplazó a los Zener de referencia en la mayoría de las fuentes conmutadas modernas.
8. Diagnóstico y Fallas Comunes en el TL431
En los talleres de reparación electrónica —como los especializados en TicoElectrónica—, el TL431 es uno de los componentes más revisados en las etapas secundarias de las fuentes.
8.1 Síntomas de Fallo
- Fuente que no arranca o parpadea.
- Voltajes secundarios inestables o fuera de rango.
- Señales erráticas en el optoacoplador.
- Encendido y apagado intermitente del televisor.
8.2 Modos de Falla
- Fuga interna o deriva térmica: el voltaje de referencia cambia con la temperatura, provocando oscilaciones.
- Daño por sobretensión: el transistor interno entra en cortocircuito parcial.
- Desgaste por corriente excesiva: el componente pierde precisión en la regulación.
El diagnóstico se realiza midiendo la tensión entre Ref y Ánodo (debe rondar los 2.5 V en operación). Si este valor varía sin motivo, el TL431 debe reemplazarse.
8.3 Sustitutos Equivalentes
Existen muchas variantes y equivalentes funcionales: KA431, TL432, LM431, AZ431, TS431, e incluso modelos SMD como el TL431AIDBZ.
En general, son intercambiables siempre que se respete la corriente mínima y la disipación térmica.
9. Evolución, Variantes y Fabricantes
A lo largo de las décadas, el TL431 ha sido replicado por numerosos fabricantes. Aunque todos conservan la estructura básica, existen diferencias notables en precisión, corriente mínima y encapsulado.
Variantes más conocidas
- TL431A / TL431B: versiones de alta precisión (±0.5% y ±1%).
- TL432: versión con pines reorganizados para montaje en superficie.
- ATL431: modelo de bajo consumo para aplicaciones portátiles.
- LM431: versión de National Semiconductor, idéntica en comportamiento.
- KA431 / TS431: variantes de Samsung y STMicroelectronics, comunes en fuentes de TV.
Estas versiones garantizan compatibilidad pin a pin y, en algunos casos, ofrecen mejoras térmicas o de ruido, especialmente en encapsulados SMD.
10. Implementación en Fuentes de Televisores Smart TV
En los Smart TVs modernos, el TL431 es el encargado de mantener el voltaje de salida estable en las líneas de 5 V, 12 V o 24 V.
Su precisión asegura que el microcontrolador, la etapa LED y el procesador principal reciban tensión constante.
El circuito típico incluye:
- TL431 como amplificador de error.
- Divisor resistivo que fija el voltaje de referencia.
- Optoacoplador (generalmente PC817).
- Controlador PWM en el primario (como UC3842, NCP1200, TEA1533, etc.).
Este conjunto crea un lazo cerrado de regulación entre el primario y el secundario, aislado ópticamente. Si el TL431 se degrada, el opto deja de transmitir correctamente la señal de corrección, provocando oscilaciones o falta de arranque.
Por ello, en TicoElectrónica, uno de los pasos iniciales al revisar una fuente es verificar el comportamiento del TL431 y el optoacoplador asociados.
11. Parámetros Térmicos y Consideraciones de Disipación
El TL431 disipa potencia en forma de calor, especialmente cuando actúa como derivador. La potencia disipada se calcula como: PD=(VKA)×(IK)P_D = (V_KA) \times (I_K)PD=(VKA)×(IK)
donde VKA es la tensión entre cátodo y ánodo, e IK la corriente que fluye por el dispositivo.
El límite típico de disipación es 700 mW (0.7 W), por lo que conviene mantenerlo dentro de márgenes seguros, especialmente en encapsulados TO-92.
En aplicaciones de alta corriente o temperaturas elevadas, puede recurrirse a versiones SMD con mejor conducción térmica, o incluso a dobles TL431 en paralelo con resistencias de balance.
12. Análisis de Estabilidad Dinámica
En fuentes conmutadas, la respuesta dinámica del TL431 es crítica para evitar oscilaciones o sobrecompensaciones.
Un TL431 mal compensado puede provocar un “zumbido” audible en la fuente o fluctuaciones de tensión bajo carga variable.
Para evitarlo, se recomienda analizar el circuito de compensación RC y garantizar una margen de fase de al menos 45° en el lazo de realimentación.
Fabricantes como Texas Instruments ofrecen modelos SPICE del TL431 que permiten simular el comportamiento dinámico en frecuencia y verificar la estabilidad del diseño antes de implementarlo físicamente.
13. TL431 en el Contexto Actual
A pesar de que han surgido reguladores más modernos, el TL431 sigue siendo insustituible en numerosas aplicaciones.
Su combinación de precisión, bajo costo, robustez y flexibilidad lo mantiene vigente en un mercado donde la miniaturización y la eficiencia energética son claves.
Incluso en 2025, sigue siendo el amplificador de error estándar en la mayoría de las fuentes de televisores, cargadores USB, fuentes LED y equipos de laboratorio.
Además, su comportamiento analógico predecible lo hace ideal en entornos donde los controladores digitales no pueden garantizar una respuesta tan inmediata.
14. TL431 vs. Referencias Modernas Integradas
Hoy existen referencias de voltaje integradas como el LM4040, TLV431 o REF5020, diseñadas para aplicaciones de alta precisión.
Sin embargo, estas suelen ser más costosas o menos robustas ante sobrecargas.
El TL431 conserva una ventaja: puede manejar corrientes de hasta 100 mA directamente, sin necesidad de buffers externos.
Por ello, en fuentes de potencia o sistemas de realimentación, continúa siendo la opción preferida por ingenieros y reparadores.
15. Buenas Prácticas en el Reemplazo y Prueba del TL431
Cuando se sospecha de una falla en el TL431, lo ideal es retirarlo y probarlo fuera del circuito.
Un método simple consiste en:
- Conectar una resistencia de 1 kΩ entre el cátodo y una fuente de 12 V.
- Colocar un divisor resistivo (por ejemplo, 10 kΩ / 2.2 kΩ) entre cátodo y referencia.
- Medir el voltaje entre referencia y ánodo: debe mantenerse en 2.5 V estables.
Cualquier variación significativa indica degradación interna.
Al reemplazarlo, se recomienda utilizar versiones de grado A o B y verificar el correcto valor del divisor resistivo asociado.
16. El Legado de un Clásico Electrónico
El TL431 es, sin exagerar, uno de los pilares de la electrónica de control moderno.
Su introducción marcó un antes y un después en la regulación de voltaje, al ofrecer un componente compacto, económico y de precisión excepcional.
En más de cuatro décadas, ha demostrado ser confiable, estable y adaptable a cualquier entorno, desde simples cargadores hasta sofisticadas fuentes conmutadas.
En el contexto de la reparación de televisores, especialmente en www.ticoelectronica.com, el TL431 sigue siendo una de esas piezas silenciosas que sostienen la estabilidad de todo el sistema. Cuando falla, el síntoma puede ser complejo, pero su reemplazo correcto suele devolver la vida al equipo.
En una era donde la electrónica tiende a la integración total, el TL431 sigue recordando que la simplicidad, cuando se combina con la precisión, puede superar incluso a las soluciones digitales más complejas.
